FABRIQUER SA PLATINE RADIO



La platine d'origine étant trop souple, et se tordant sous l'effort des servo, j'ai préféré en fabriquer une autre dans de l'alu de 3mm.

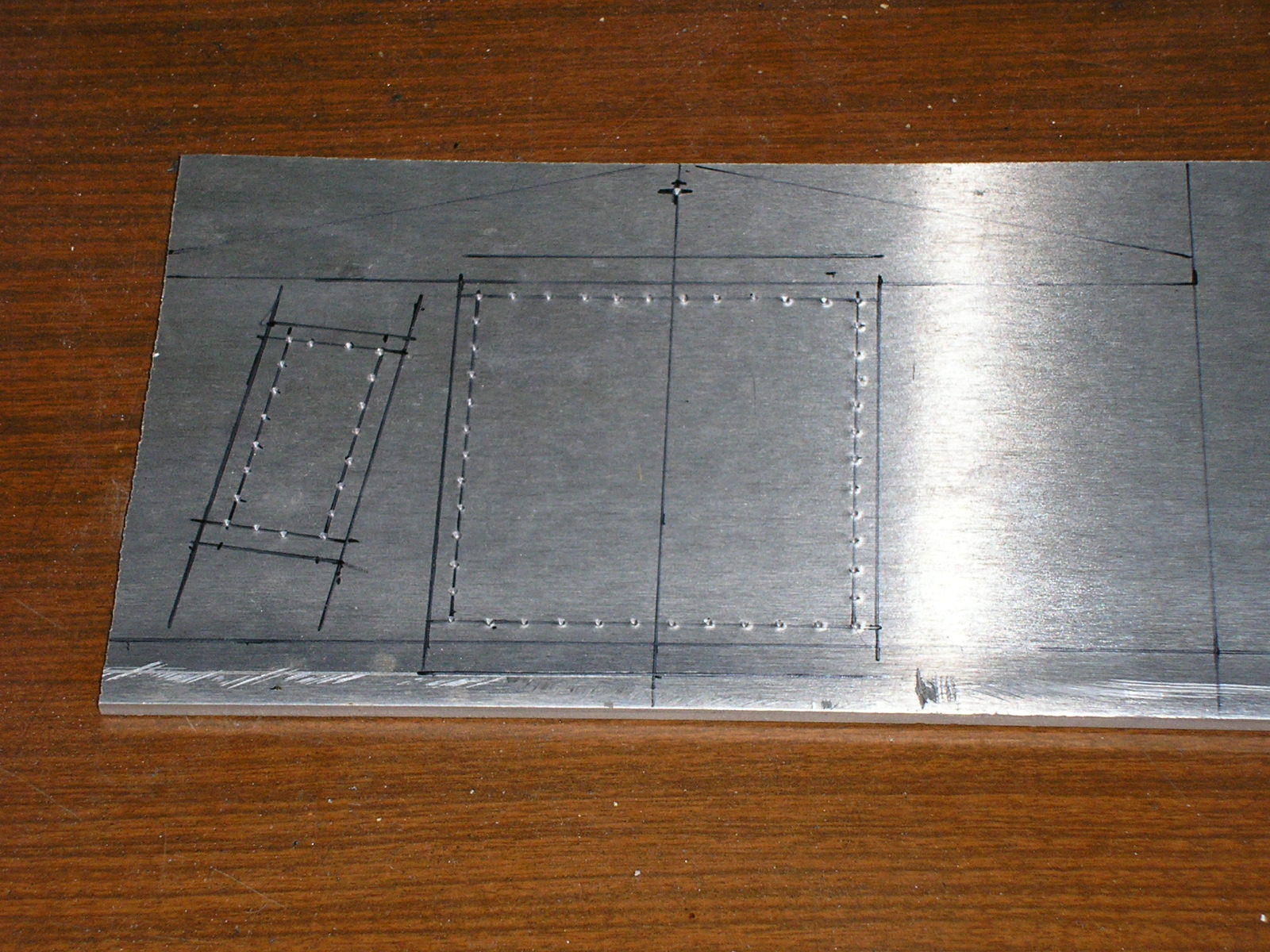

Dans une plaque d'alu  tracer l'emplacement des servos

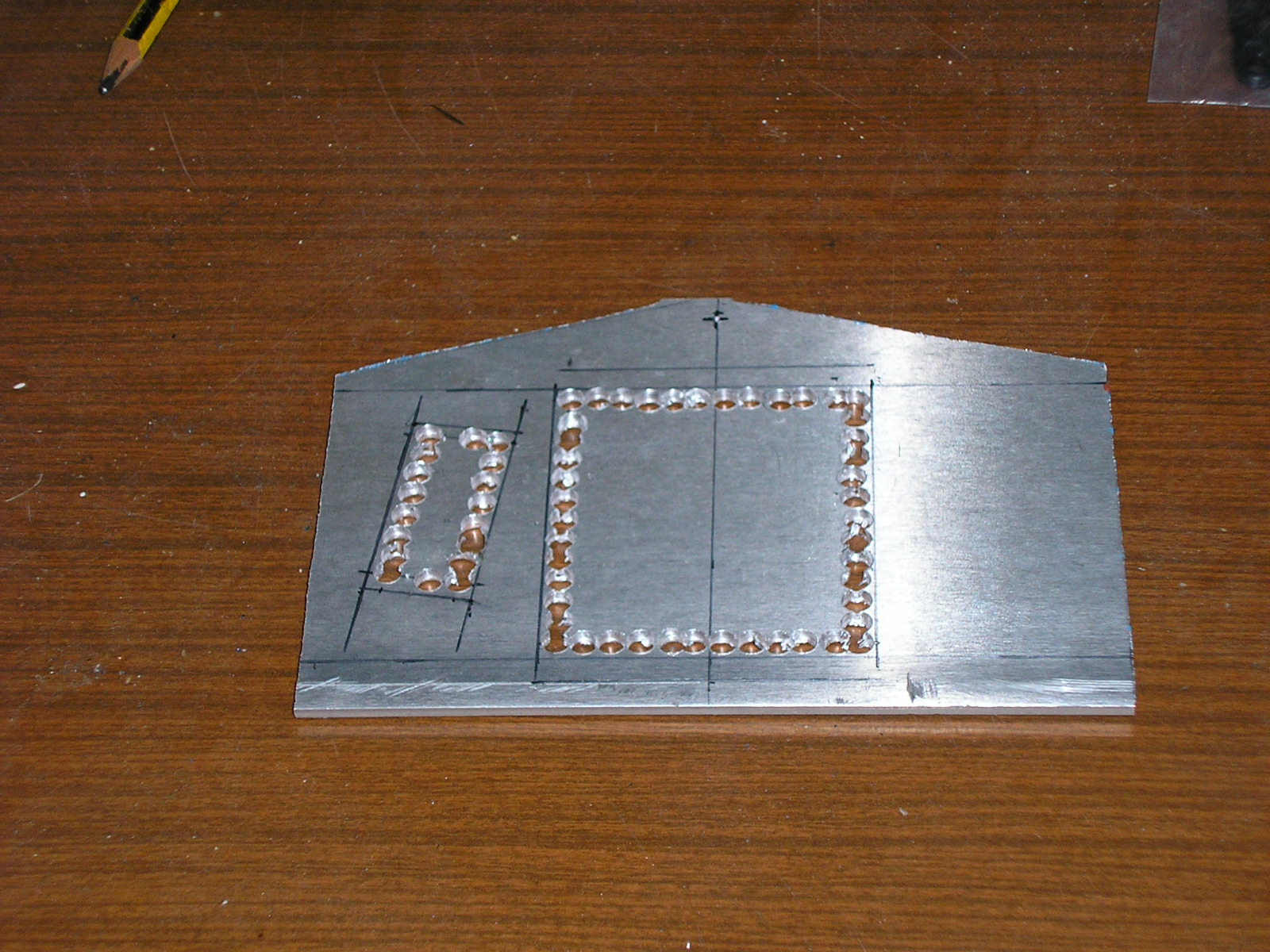

Découpage grossier de la plaque et des trous

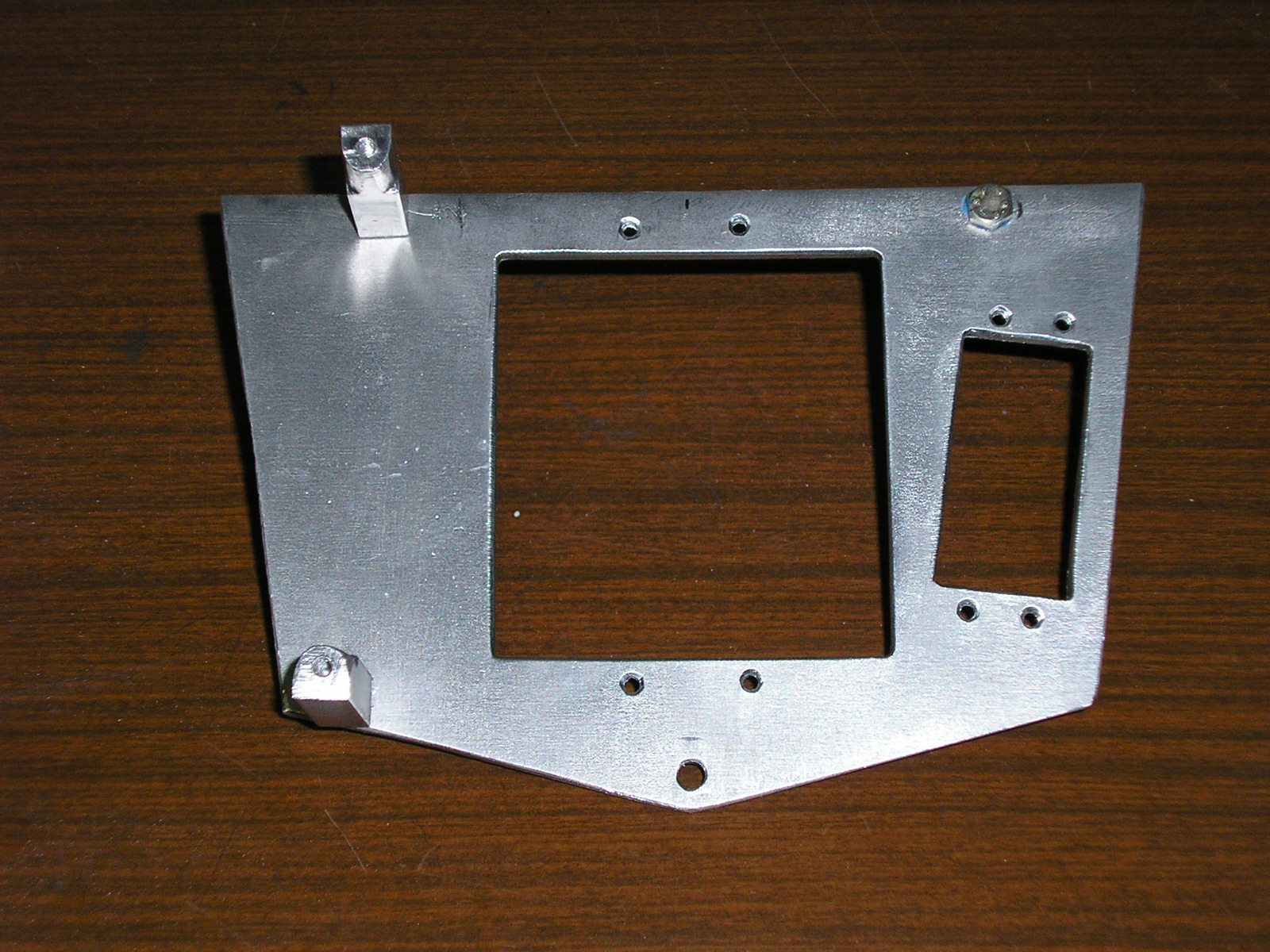

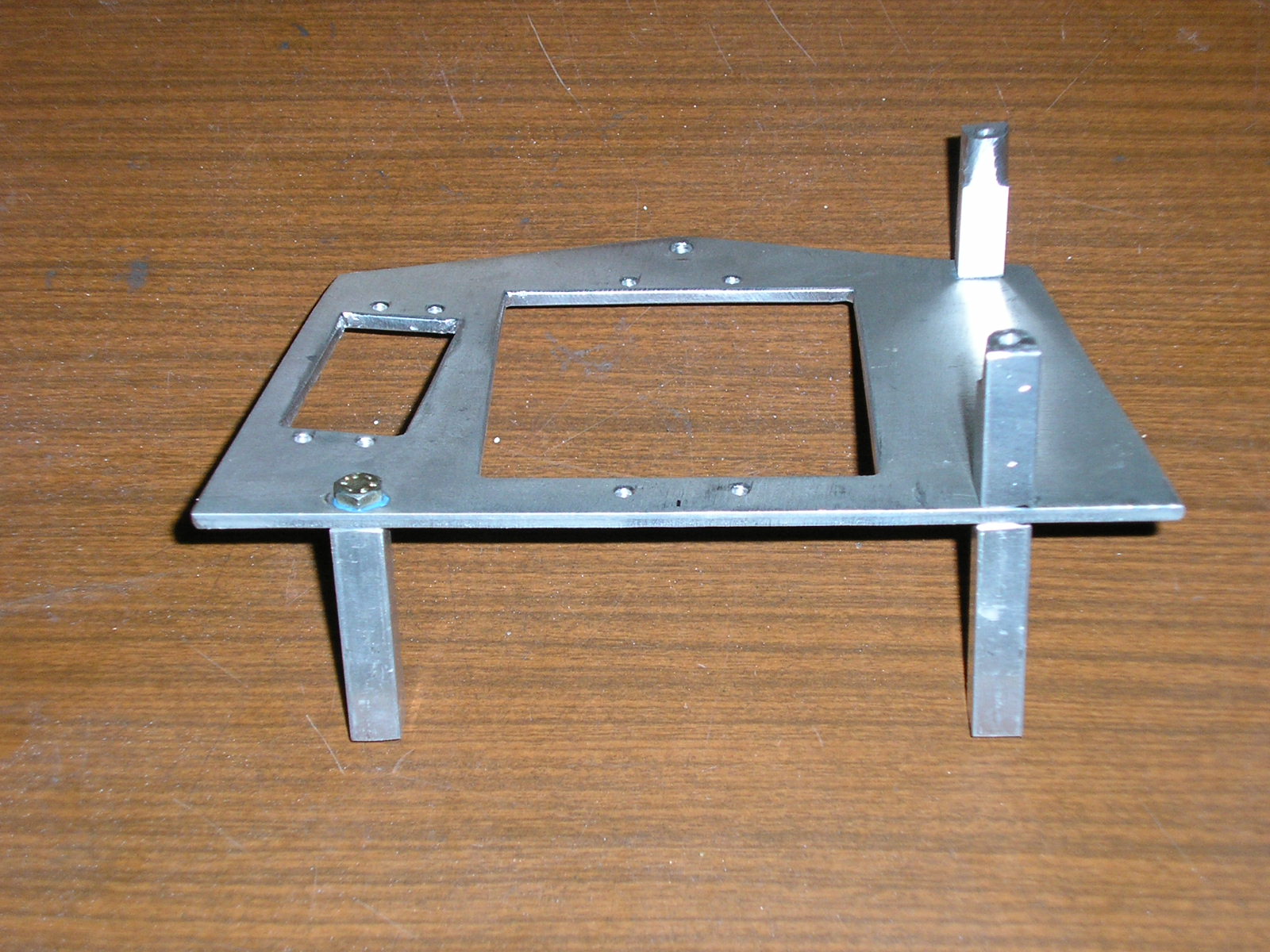

La voici finalisé,J'ai utilisé du tube alu carré de 8mm pour les supports.

Le trou central pourras accueillir 2 servos pour la direction.







Comme j'ai utilisé une chute d'une plaque d'alu pour faire mon support est vu qu'elle était un poil trop courte, j'ai fait un rajout de 2 bout supplémentaires pour faire le support d'accu.

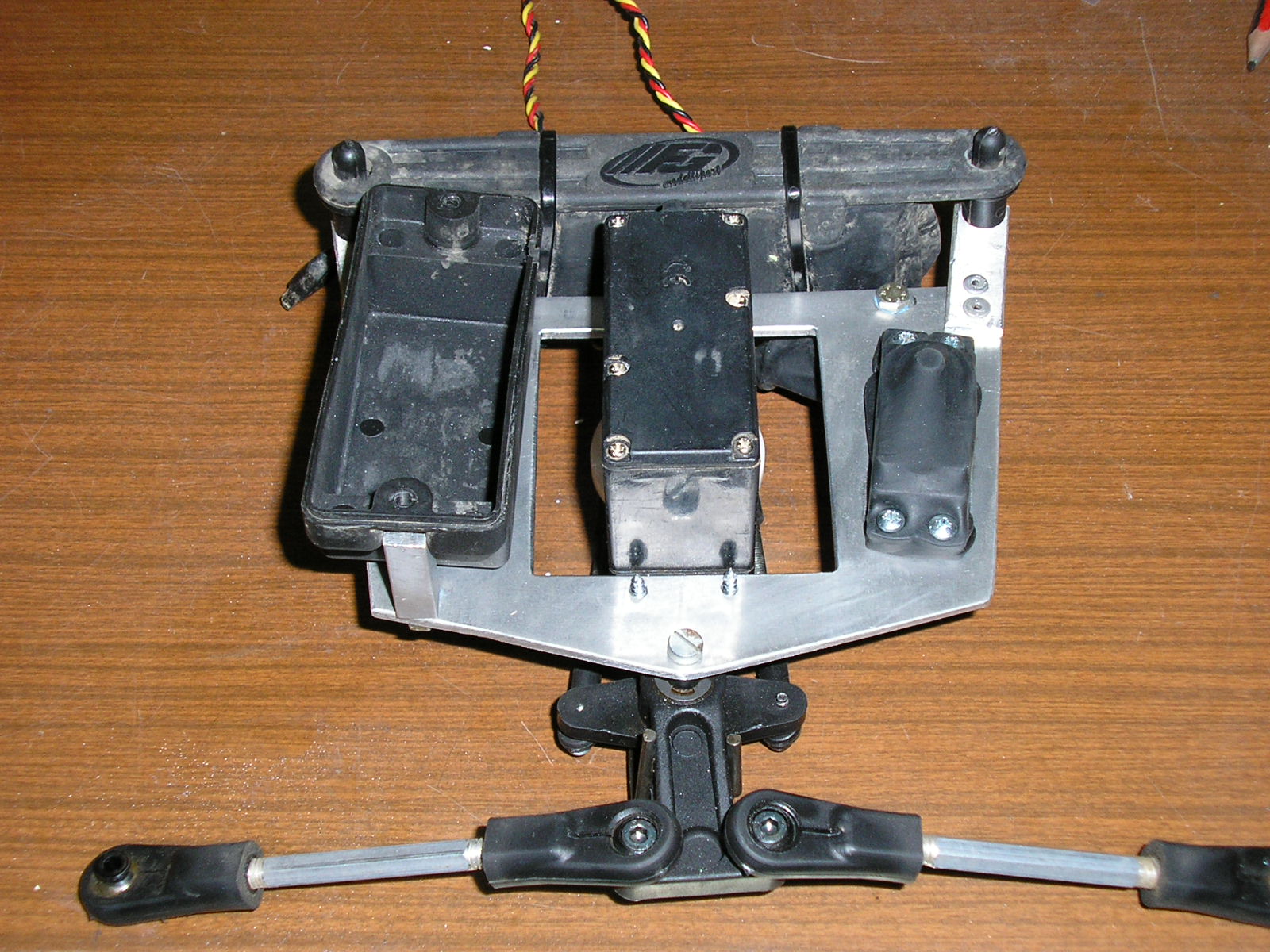

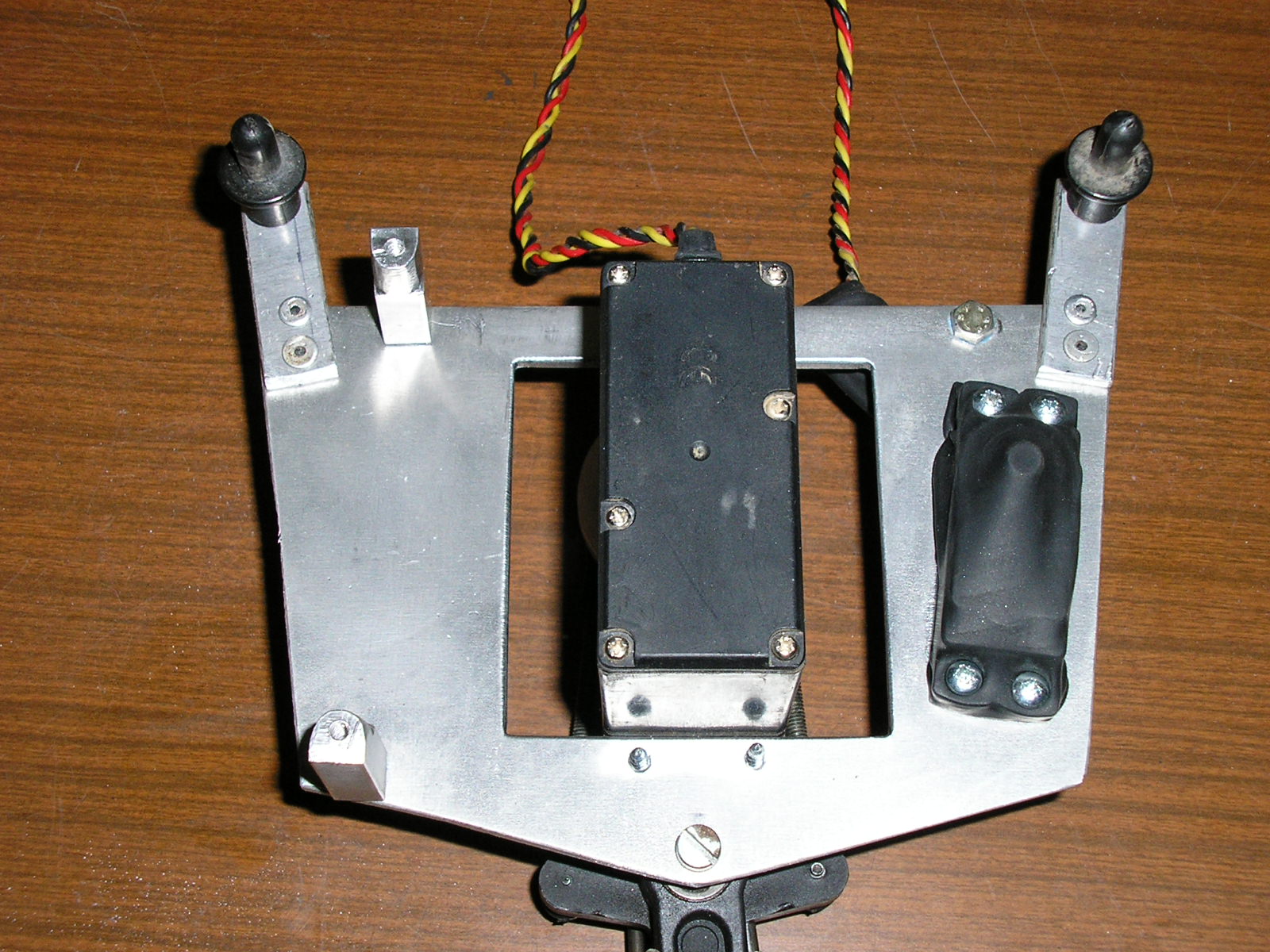

La voici avec les éléments en court de montage.

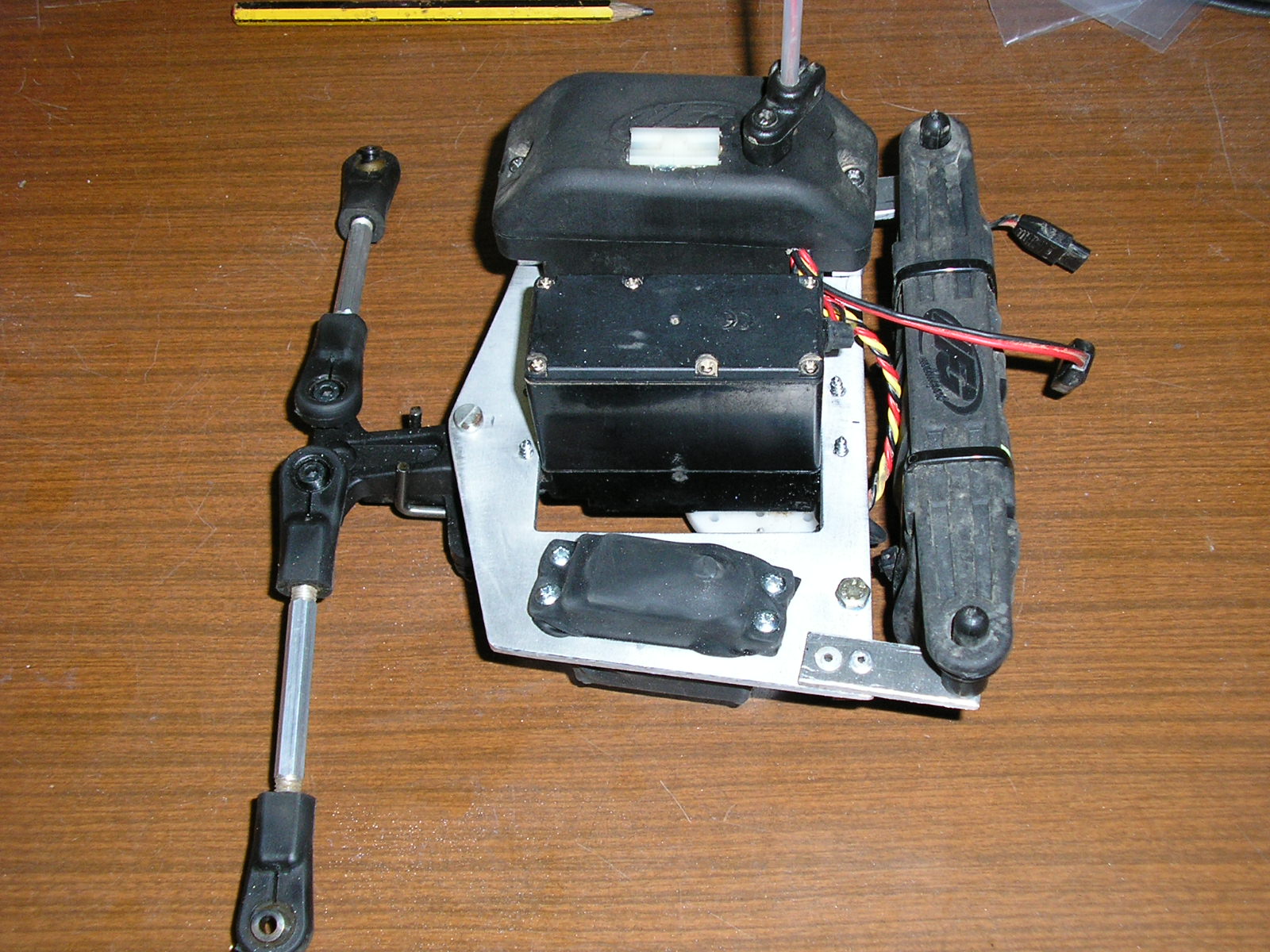

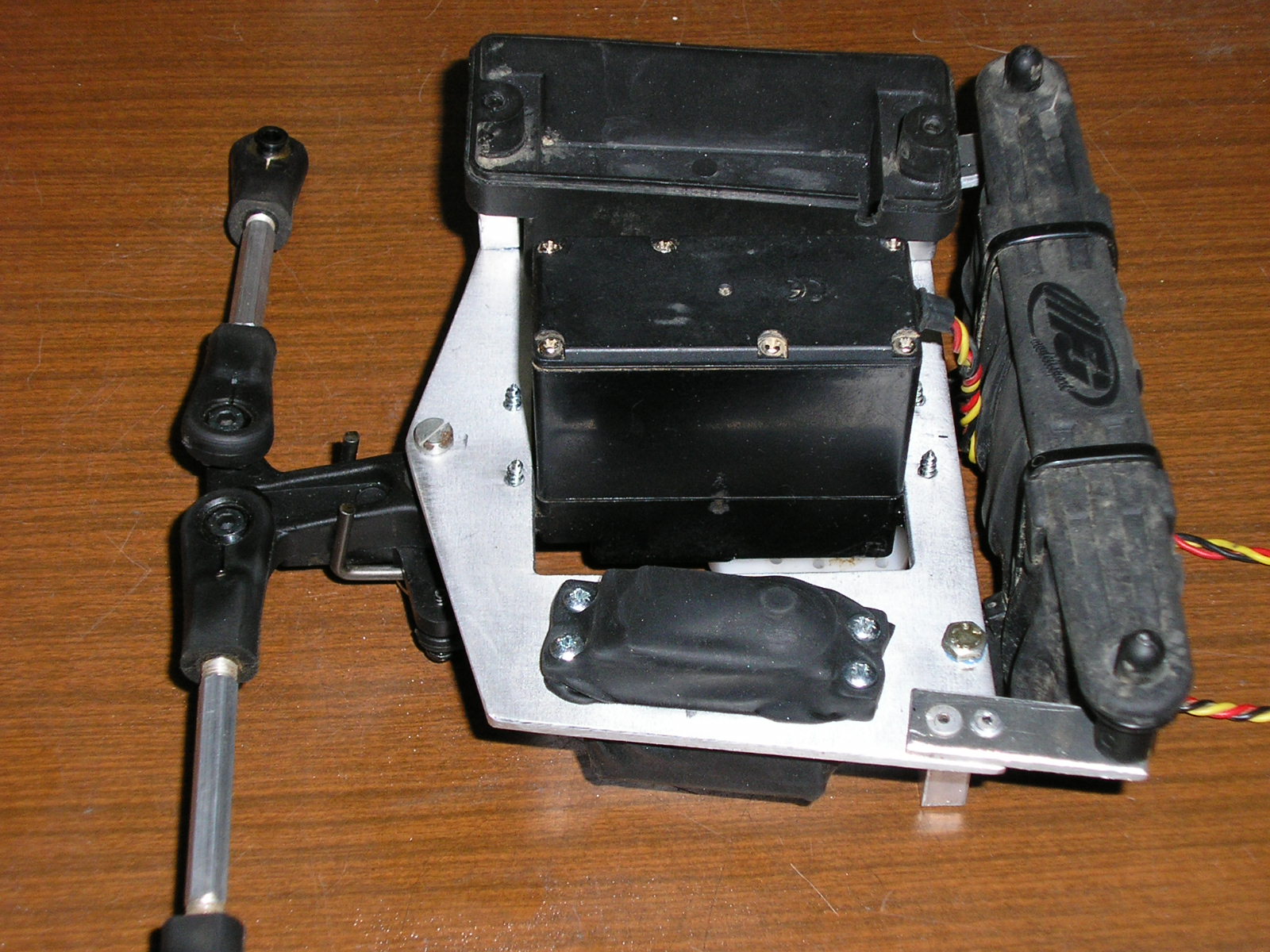

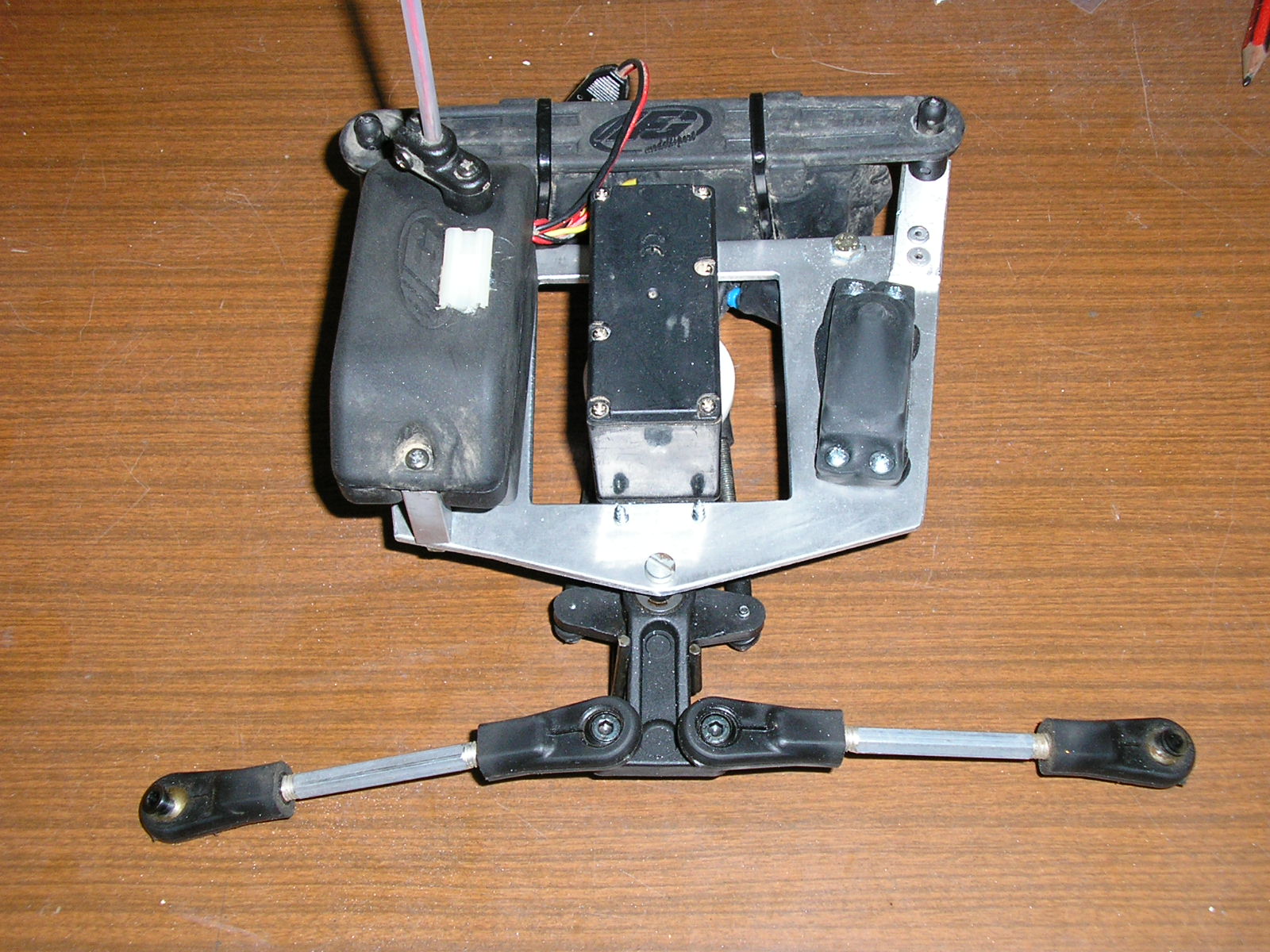

et là complètement fini.









Après que mon HITEC 805BB eu complètement fini de lâcher.

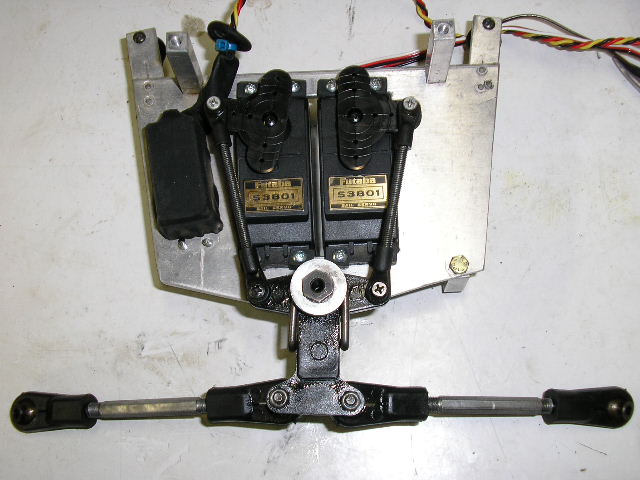

J'ai opter pour 2 servos FUTABA de 14kg S3801

L'effort est beaucoup mieux reparti, et ça marche nickel



.
